螺旋洗砂回收一体机

螺旋洗砂回收一体机

厂家指导价格:~实际价格以销售经理报价为准!

  • 型号:
  • 重量(t):~
  • 尺寸(m):
  • 功率(kw):
  • 处理量(t/h):
  • 颗粒度(mm):

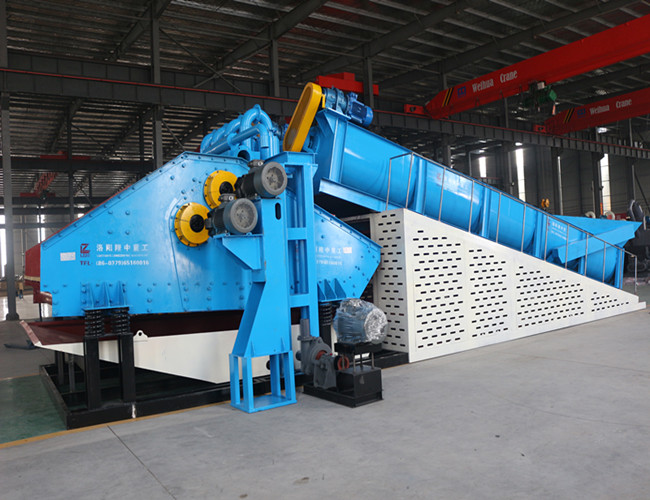

螺旋洗砂回收一体机

产品正面照

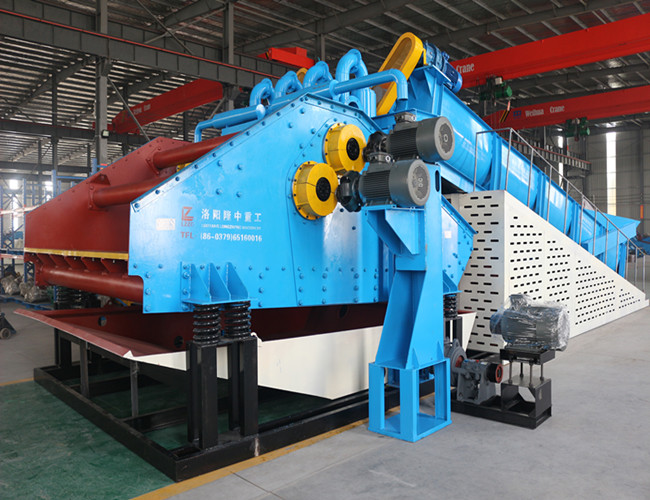

螺旋洗砂回收一体机

产品侧面照

螺旋洗砂回收一体机

产品侧面照

组成螺旋洗砂装置,溢流装置、反水装置,尾矿干排装置,分离回收装置,储水槽,水泵,电机,减速机
螺旋洗砂一体机
螺旋洗砂一体机

 本实用新型公开了一种双螺旋筛洗一体机,包括底基板、尾矿干排筛和双螺旋洗砂机,所述底基板右侧固定有支撑垫,且支撑垫上固定有双螺旋洗砂机,所述支撑垫左侧的底基板上固定有水箱固定架,且水箱固定架上固定有落水箱,所述落水箱中部设置有垂直滑槽,且落水箱上方设置有尾矿干排筛,所述落水箱侧面固定有固定架,且固定架上方固定有旋流器,所述回收水箱通过管道与螺旋洗砂机清洗箱内部连通在一起。该双螺旋筛洗一体机,采用尾矿干排筛配合双螺旋洗砂机设置,形成整体结构,筛分和清洗结合在一起,易于生产加工,生产周期短,占地面积小,处理能力大,能够更好的进行筛分和清洗,促进筛洗行业的发展。

技术领域


本实用新型涉及机械制造技术领域,具体为一种双螺旋筛洗一体机。


背景技术


在矿山、骨料加工、打桩泥浆、河道清淤处理、城市建筑垃圾焚烧处理、陶瓷原料加工、硅砂生产加工、各种金属矿尾矿处理等众多行业广泛应用筛分和清洗的设备来处理物料,在某些情况下受限制,需要一种占地面积小,操作简单,处理量大,清洗效果更好的设备。


为了解决目前市场上所存在的缺点,急需改善筛洗装置的技术,能够更好的进行筛分和清洗,促进筛洗行业的发展。


实用新型内容


本实用新型的目的在于提供一种双螺旋筛洗一体机,以解决上述背景技术中提出的占地面积小,操作简单,处理量大,清洗效果更好的设备的问题。


为实现上述目的,本实用新型提供如下技术方案:一种双螺旋筛洗一体机,包括底基板、尾矿干排筛和双螺旋洗砂机,所述底基板右侧固定有支撑垫,且支撑垫上固定有双螺旋洗砂机,所述双螺旋洗砂机右侧设置有螺旋洗砂机清洗箱,且双螺旋洗砂机左侧下方设置有出料口,所述支撑垫左侧的底基板上固定有水箱固定架,且水箱固定架上固定有落水箱,所述落水箱中部设置有垂直滑槽,且落水箱上方设置有尾矿干排筛,所述尾矿干排筛两端通过弹性阻尼器与水箱固定架固定在一起,且尾矿干排筛中部固定有滑动架,并且滑动架下方与垂直滑槽滑动连接在一起,所述落水箱侧面固定有固定架,且固定架上方固定有旋流器,所述旋流器侧面固定有回收水箱,且旋流器的出水口与回收水箱通过管道相连接,所述旋流器的进料口通过管道与渣浆泵相连接,且渣浆泵通过管道与落水箱内部相连接,所述回收水箱通过管道与螺旋洗砂机清洗箱内部连通在一起。


优选的,所述支撑垫为三角形结构,且支撑垫内部填充有泡沫板。
优选的,所述尾矿干排筛结构与落水箱结构相对应,且落水箱上接口大于尾矿干排筛下接口,并且尾矿干排筛和7通过左右两侧四组弹性阻尼器连接在一起,同时弹性阻尼器上方与尾矿干排筛固定在一起。
优选的,所述尾矿干排筛侧面中部固定的滑动架下端在垂直滑槽滑动连接在一起,且滑动架在垂直滑槽内部上下滑动的长度大于弹性阻尼器的伸缩高度。
优选的,所述双螺旋洗砂机的倾斜角度为20°,且双螺旋洗砂机下方设置的螺旋洗砂机清洗箱上表面为水平结构,同时固定架上固定的回收水箱的高度高于螺旋洗砂机清洗箱的高度。
优选的,所述双螺旋洗砂机前端设置的出料口与尾矿干排筛相对应,且旋流器的沉沙嘴位于尾矿干排筛的上方。
与现有技术相比,本实用新型的有益效果是:该双螺旋筛洗一体机,结构设置合理,采用尾矿干排筛配合双螺旋洗砂机设置,形成整体结构,筛分和清洗结合在一起,易于生产加工,生产周期短,占地面积小,处理能力大,同时采用渣浆泵和旋流器连通在一起,形成水体的回流,节约水体消耗,能够更好的进行筛分和清洗,促进筛洗行业的发展。


附图说明


图1为本实用新型结构正视示意图。
图中:1、底基板,2、支撑垫,3、渣浆泵,4、固定架,5、落水箱,6、垂直滑槽,7、水箱固定架,8、弹性阻尼器,9、滑动架,10、尾矿干排筛,11、回收水箱,12、旋流器,13、出料口,14、双螺旋洗砂机,15、螺旋洗砂机清洗箱。




 原理客户前期破碎分级好的物料进入前端双螺旋洗砂装置,进过分级清洗之后合格物料进入后端尾矿干排装置进行脱水,螺旋洗砂装置中清洗后剩余的废水(包含一部分合格物料)经溢流装置进入后端储水槽再由水泵打入分离回收装置,在离心力的作用下分级浓缩之后合格的物料进入尾矿干排装置脱水,,其余废水进入反水装置排出。

技术参数
